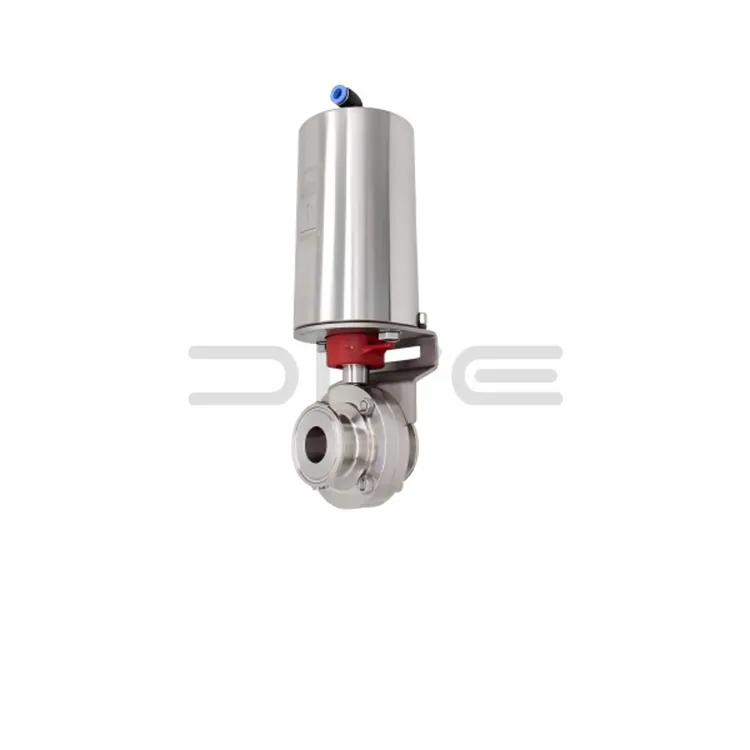

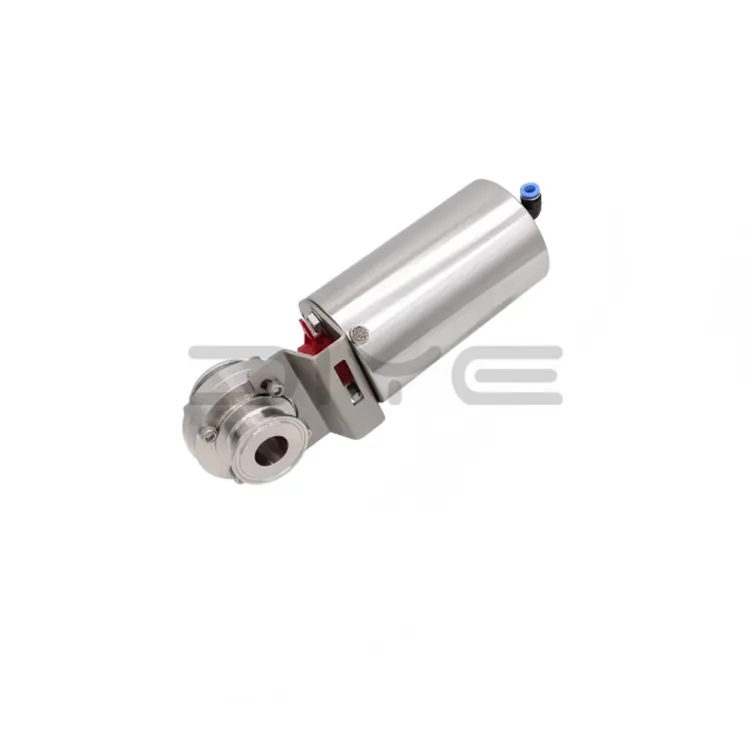

Pneumatic Operated Sanitary Butterfly Valve

DIYE VALVE Pneumatic Operated Sanitary Butterfly Valve ကို ကျွန်ုပ်တို့၏ စက်ရုံမှ လွတ်လပ်စွာ တီထွင်ထုတ်လုပ်ထားပါသည်။ ၎င်းသည် သန့်ရှင်းရေးသုံးအရည်ပိုက်စနစ်များရှိ အလိုအလျောက်ထုတ်လုပ်မှုအခြေအနေများအတွက် စွမ်းဆောင်ရည်မြင့် core control အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ တရုတ်နိုင်ငံတွင် ထုတ်လုပ်သည့် ဤထုတ်ကုန်သည် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုစံချိန်စံညွှန်းများကို လိုက်နာသည်၊ အဆင့်မြင့် pneumatic ထိန်းချုပ်မှုနည်းပညာနှင့် သန့်ရှင်းရေးဖွဲ့စည်းပုံဒီဇိုင်းကို ပေါင်းစပ်ထားပြီး အစားအသောက်၊ အဖျော်ယမကာ၊ ဆေးဝါးနှင့် ဇီဝစက်မှုလုပ်ငန်းများ၏ တင်းကြပ်သော တစ်ကိုယ်ရေသန့်ရှင်းရေးလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးပါသည်။

အဆို့ရှင်သည် ၎င်း၏ ပင်မပါဝါရင်းမြစ်အဖြစ် pneumatic actuator ကို အသုံးပြု၍ သန့်ရှင်းရေး လိပ်ပြာအဆို့ရှင်ကိုယ်ထည်နှင့် ကိုက်ညီပါသည်။ ၎င်းသည် မီဒီယာများ၏ လျင်မြန်သော၊ အဝေးထိန်းစနစ်နှင့် အလိုအလျောက် အဖွင့်အပိတ်တို့ကို လုပ်ဆောင်ပေးကာ ပိုက်လိုင်းလည်ပတ်မှု ထိရောက်မှုနှင့် တည်ငြိမ်မှုကို ပိုမိုကောင်းမွန်စေသည်။ ၎င်း၏သေသပ်သောထောင့်ကင်းသောဖွဲ့စည်းပုံသည် မီဒီယာအကြွင်းအကျန်နှင့် ဘက်တီးရီးယားကြီးထွားမှုကို တားဆီးပေးသည်၊ ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်းသည် မီဒီယာယိုစိမ့်မှုကို လုံးဝသေချာစေပြီး ၎င်း၏ လျင်မြန်သောတုံ့ပြန်မှုစွမ်းရည်သည် အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများ၏ တက်ကြွသောပြုပြင်ပြောင်းလဲမှုလိုအပ်ချက်များနှင့် လိုက်လျောညီထွေဖြစ်စေပြီး သန့်ရှင်းရေးစက်မှုလုပ်ငန်း၏ CIP (သန့်ရှင်းသောနေရာ) နှင့် SIP (Sterilize-in-Place) လိုအပ်ချက်များကို အပြည့်အဝလိုက်နာပါသည်။

အဓိကလုပ်ငန်းအခြေခံမူ

Pneumatic Operated Sanitary Butterfly Valve ၏ pneumatic actuator သည် valve disc ကို လှည့်ရန် valve stem ကို မောင်းနှင်ပေးကာ valve ကို အဖွင့်အပိတ်လုပ်သည်။ လေသည် actuator ၏တစ်ဖက်ခြမ်းသို့ဝင်ရောက်သောအခါ၊ ၎င်းသည် ပစ္စတင်ကိုတွန်းပို့ကာ valve stem ကို လှည့်စေပြီး အဖွင့်နှင့်အပိတ်လုပ်ဆောင်ချက်ကို ပြီးမြောက်စေသည်။ actuator တည်ဆောက်ပုံပေါ်မူတည်၍ ၎င်းကို double-acting နှင့် single-acting ပုံစံနှစ်မျိုးဖြင့် ရနိုင်ပါသည်။

- Double-acting actuator- နှစ်ဖက်စလုံးမှ လေဝင်ပေါက်နှင့် အိတ်ဇောကို အစားထိုးခြင်းဖြင့် အဆို့ရှင်အချပ်ပြားကို ရှေ့နှင့်နောက်ပြန်လှည့်စေသည်။ မကြာခဏ အဖွင့်အပိတ်လုပ်ရန် လိုအပ်သော အခြေအနေများအတွက် သင့်လျော်ပြီး ၎င်းသည် တည်ငြိမ်သော လည်ပတ်မှုနှင့် ခိုင်ခံ့သော လိုက်လျောညီထွေမှုတို့ကို ပေးဆောင်သည်။

- Single-acting actuator- တစ်ဖက်ရှိ လေဝင်ပေါက်မှ မောင်းနှင်ပြီး နောက်တစ်ဖက်သည် လေထောက်ပံ့မှု ချို့ယွင်းသွားသောအခါ အလိုအလျောက် ပြန်လည်သတ်မှတ်ရန်အတွက် စပရိန်အားကို အားကိုးသည်။ ၎င်းသည် ဘေးကင်းသော ပိုက်လိုင်းလည်ပတ်မှုကို သေချာစေပြီး လေပေးဝေမှုစနစ် ချို့ယွင်းသောအခါတွင် ဖြစ်နိုင်သော ဘေးကင်းသော အန္တရာယ်များကို ရှောင်ရှားသည်။

ထို့အပြင်အဆို့ရှင်အဖွင့်နှင့်အပိတ်ထောင့်ကို actuator မှတဆင့်ပြောင်းလွယ်ပြင်လွယ်ချိန်ညှိနိုင်သည်။ အချို့သောမော်ဒယ်များသည် 0° မှ 90° မှ ခြေလှမ်းမဲ့ချိန်ညှိမှုကို ပံ့ပိုးပေးသည်၊၊ အခြေခံပိုက်လိုင်းအဖွင့်နှင့်အပိတ်ထိန်းချုပ်မှုနှင့် ကွဲပြားသောထုတ်လုပ်မှုအခြေအနေများကိုလိုက်လျောညီထွေဖြစ်စေရန် လိုအပ်ချက်များကိုဖြည့်ဆည်းပေးသည်။

ရွေးချယ်နိုင်သော Pneumatic Actuators နှင့် ဆက်စပ်ပစ္စည်းများ

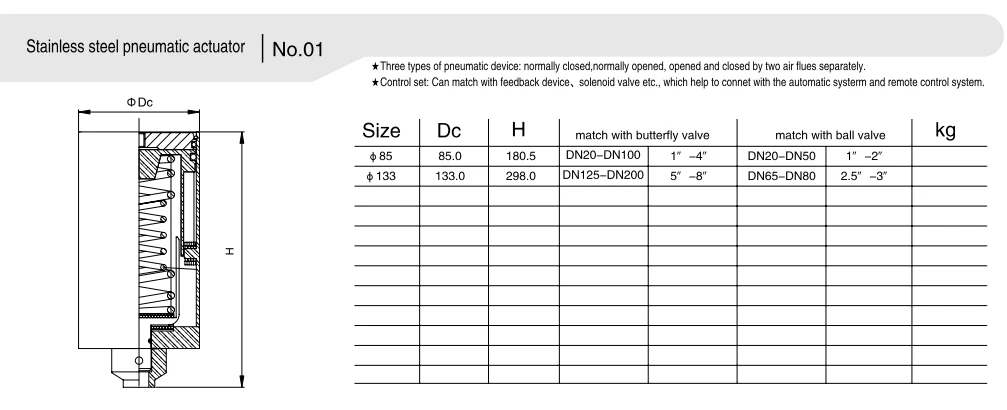

1. ရွေးချယ်နိုင်သော Pneumatic Actuators

- Single-acting actuator- စပရိန်ပြန်လည်သတ်မှတ်ခြင်း လုပ်ဆောင်ချက်ပါရှိသော၊ ၎င်းသည် လေထောက်ပံ့မှု ချို့ယွင်းမှုကြောင့် ၎င်း၏ မူလအနေအထားသို့ အလိုအလျောက် ပြန်လည်ရောက်ရှိကာ မြင့်မားသော ဘေးကင်းလုံခြုံရေးကို ပေးဆောင်ကာ မြင့်မားသော ဘေးကင်းမှု လိုအပ်ချက်များရှိသည့် အခြေအနေများအတွက် သင့်လျော်သည်။

- Double-acting actuator- နှစ်ထပ်လေရင်းမြစ်များဖြင့် မောင်းနှင်ထားပြီး၊ ချောမွေ့ပြီး တည်ငြိမ်သော အဖွင့်နှင့် အပိတ်လုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးကာ တာရှည်ခံမှု မြင့်မားသည်။ စဉ်ဆက်မပြတ် ထုတ်လုပ်မှုလိုင်းများကဲ့သို့သော ကြိမ်နှုန်းမြင့်သော လည်ပတ်မှုအခြေအနေများအတွက် သင့်လျော်သည်။

2. ကိုက်ညီသောဆက်စပ်ပစ္စည်းများ

- Pneumatic triplet- ဇကာတစ်ခု၊ ဖိအားလျှော့ချသည့်အဆို့ရှင်နှင့် ချောဆီဖြင့်ဖွဲ့စည်းထားပြီး ၎င်းသည် လေ၀င်ပေါက်အတွင်းရှိ အညစ်အကြေးများကို စစ်ထုတ်ကာ လေဖိအားကို တည်ငြိမ်စေကာ actuator ကို ချောဆီပေးခြင်း၊ ဝန်ဆောင်မှုသက်တမ်းကို သက်တမ်းတိုးစေပြီး အဆို့ရှင်လည်ပတ်မှုကို တည်ငြိမ်စေပါသည်။

- ဆိုလီနွိုက်အဆို့ရှင်- လေပေးဝေမှုကို ထိန်းချုပ်ပေးကာ အဝေးထိန်းအဆို့ရှင် အဖွင့်အပိတ်ပြုလုပ်ပေးကာ ဗဟိုထိန်းချုပ်မှုစနစ်နှင့် ပေါင်းစပ်ကာ အလိုအလျောက်စနစ်ကို မြှင့်တင်ပေးသည်။

- Position transmitter- ဗဟိုထိန်းချုပ်မှုစနစ်မှ အချိန်နှင့်တပြေးညီ စောင့်ကြည့်နိုင်စေရန်နှင့် ထိန်းချုပ်နိုင်သော ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များကို သေချာစေရန် အဆို့ရှင်အဖွင့်နှင့် အပိတ်အခြေအနေအပေါ် အချိန်နှင့်တပြေးညီ တုံ့ပြန်ချက်ပေးပါသည်။

- Limit switch- valve disc overtravel ကို တားဆီးပြီး၊ စက်ပိုင်းဆိုင်ရာ ထိခိုက်မှုကို ရှောင်ရှားပြီး valve structure ကို ကာကွယ်ပေးသည်။

- Handwheel ယန္တရား- အရေးပေါ်လက်စွဲလုပ်ဆောင်ချက်အတွက် အသုံးပြုသည်။ လေပေးဝေမှု ချို့ယွင်းသည့်ကိစ္စများတွင်ပင် အဆို့ရှင်အဖွင့်အပိတ်ကို ခွင့်ပြုပေးကာ ထုတ်လုပ်မှုအဆက်မပြတ်ဖြစ်စေသည်။

DIYE VALVE အကြောင်း

တရုတ်နိုင်ငံတွင် ပြုလုပ်သည့် Pneumatic Operated Sanitary Butterfly Valve ၏ ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူနှင့် ပေးသွင်းသူအနေဖြင့်၊ DIYE VALVE သည် ပြီးပြည့်စုံသော R&D၊ ထုတ်လုပ်ခြင်း၊ အရောင်းနှင့် အရောင်းအပြီး ဝန်ဆောင်မှုစနစ်တို့ကို ပိုင်ဆိုင်ထားပြီး အရည်အသွေးမြင့်ထုတ်ကုန်များနှင့် ကမ္ဘာတစ်ဝှမ်းရှိ သုံးစွဲသူများအား အာရုံစိုက်ဝန်ဆောင်မှုပေးနိုင်ရန် ကတိပြုပါသည်။

ကျွန်ုပ်တို့တွင် ပရော်ဖက်ရှင်နယ်နိုင်ငံခြားကုန်သွယ်မှုနှင့် နည်းပညာဆိုင်ရာအဖွဲ့တစ်ခုရှိပြီး ထုတ်ကုန်ရွေးချယ်မှု၊ တပ်ဆင်မှု၊ ခန့်အပ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ မေးခွန်းများကိုဖြေကြားရန် 24 နာရီအွန်လိုင်းပံ့ပိုးမှုပေးကာ ဘာသာစကားပေါင်းစုံတပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုလက်စွဲများကို ပေးဆောင်သည်။ ကျွန်ုပ်တို့၏စက်ရုံသည် တင်းကျပ်သော အရည်အသွေးစစ်ဆေးခြင်းလုပ်ငန်းစဉ်ကို အကောင်အထည်ဖော်ပြီး ကုန်ကြမ်းရွေးချယ်မှုမှ ထုတ်ကုန်ပေးပို့ခြင်းအထိ ခြေလှမ်းတိုင်းကို တင်းကျပ်စွာထိန်းချုပ်ကာ အဆို့ရှင်တိုင်းသည် အရည်အသွေးမြင့်စံချိန်စံညွှန်းများနှင့် ကိုက်ညီကြောင်း သေချာစေပါသည်။

နိုင်ငံရပ်ခြားမှဖောက်သည်များရင်ဆိုင်နေရသောအပိုပစ္စည်းများဝယ်ယူရေးစိန်ခေါ်မှုများကိုဖြေရှင်းရန်အတွက်ကျွန်ုပ်တို့သည်ဖျံများ၊ pneumatic triple ယူနစ်များနှင့် solenoid valves ကဲ့သို့သောအသုံးများသောအပိုပစ္စည်းများကိုပေးဆောင်သည်၊၊ ထောက်ပံ့ပို့ဆောင်ရေးစက်ဝန်းများကိုသိသိသာသာတိုတောင်းစေပြီးဝယ်ယူမှုကုန်ကျစရိတ်များကိုလျှော့ချပေးသည်။ valve ယူနစ်တစ်ခုလုံးအတွက် 12 လ အာမခံ နှင့် အားနည်းချက်ရှိသော အစိတ်အပိုင်းများအတွက် 6 လ အာမခံကိုလည်း ပေးပါသည်။ အာမခံကာလအတွင်း၊ လူမဟုတ်သော ချို့ယွင်းချက်များသည် အခကြေးငွေမယူဘဲ ပြုပြင်ပေးမည်ဖြစ်ပြီး နိုင်ငံရပ်ခြားရှိ သုံးစွဲသူများအတွက် အသုံးပြုသူအတွေ့အကြုံကို အပြည့်အဝအာမခံပါသည်။

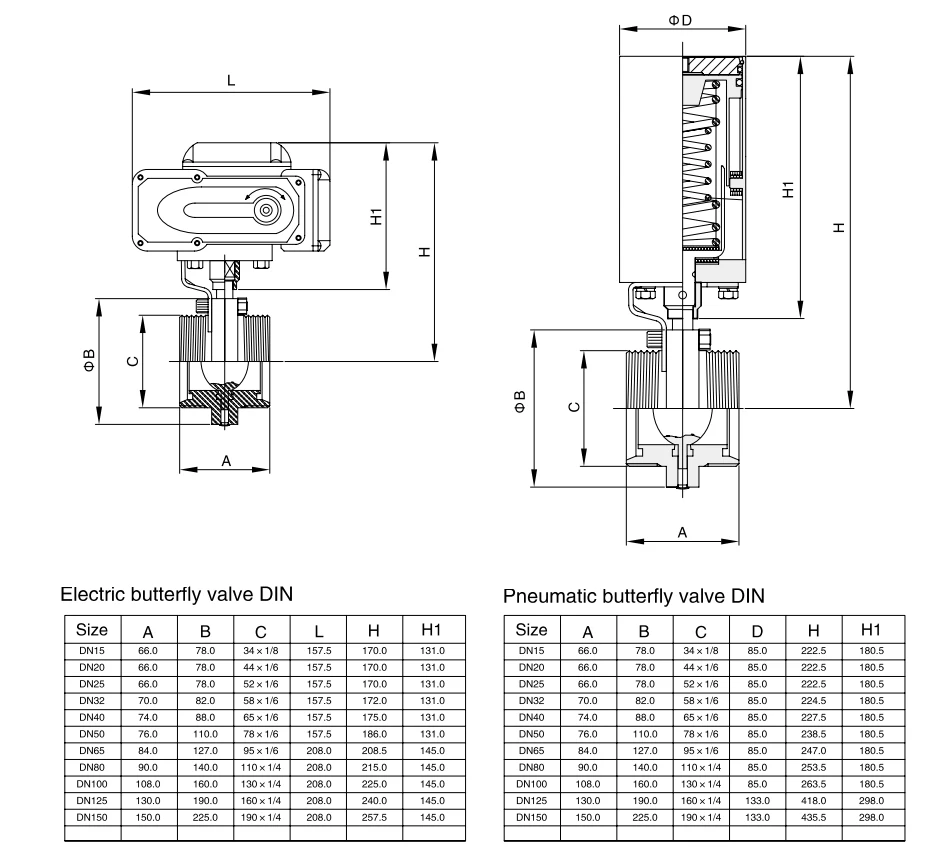

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- သန့်ရှင်းရေးသုံး အဆုတ်လိပ်ပြာအဆို့ရှင်များအတွက် မည်သည့် pneumatic actuators အမျိုးအစားများကို ရရှိနိုင်ပြီး ၎င်းတို့ကို မည်သို့ရွေးချယ်ရမည်နည်း။

A- ပင်မအမျိုးအစားများသည် တစ်ကိုယ်ရေသုံး နှင့် နှစ်ချက်သရုပ်ဆောင်သည့် pneumatic actuators များဖြစ်ပြီး လုပ်ငန်းခွင်အခြေအနေများ၏ ဘေးကင်းရေးလိုအပ်ချက်များနှင့် လည်ပတ်မှုအကြိမ်ရေအပေါ် အခြေခံ၍ ရွေးချယ်ထားသည်- ① Double-acting actuator- နှစ်ထပ်လေထွက်ရင်းမြစ်များဖြင့် မောင်းနှင်ထားသော valve သည် လျင်မြန်သောတုံ့ပြန်မှုဖြင့် တည်ငြိမ်စွာပွင့်ကာပိတ်သည်၊ သမားရိုးကျသန့်ရှင်းရေးလုပ်ငန်းခွင်အခြေအနေများအတွက် သင့်လျော်သည်၊ အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများနှင့် ပြင်ပအရင်းအမြစ်လည်ပတ်မှုတွင် တပ်ဆင်ထားသော အကြိမ်ရေမြင့်မားသော၊ ပြင်ပလေထုလိုအပ်ချက်များနှင့် ကိုက်ညီသည်၊ ② Single-acting actuator- တစ်ဖက်တွင် လေဝင်ပေါက်ဖြင့် မောင်းနှင်ပြီး လေဆုံးရှုံးမှုပြီးနောက် (အဖွင့်/အပိတ်) အလိုအလျောက် ပြန်လည်သတ်မှတ်ခြင်းနှင့်အတူ၊ ၎င်းသည် မြင့်မားသောဘေးကင်းမှုနှင့် ကာကွယ်မှုစွမ်းဆောင်ရည်၊ အန္တရာယ်မြင့်မားသော သန့်ရှင်းရေးလုပ်ငန်းခွင်အခြေအနေများအတွက် သင့်လျော်ပြီး မီးလောင်လွယ်၊ အဆိပ်သင့်ပြီး အဆိပ်သင့်နိုင်သည့် အန္တရာယ်များသည့် ကြားခံသည် မီးလောင်လွယ်သော၊ အဆိပ်သင့်ပြီး အဆိပ်သင့်စေသော၊ ပိုက်လိုင်းဘေးကင်းရေးအန္တရာယ်များကို ထိရောက်စွာ ရှောင်ရှားနိုင်သည်။

မေး- သန့်ရှင်းရေးသုံး လိပ်ပြာအဆို့ရှင်များအတွက် မည်သည့်ဆက်စပ်ပစ္စည်းများ လိုအပ်ပါသနည်း။ core accessories တွေရဲ့ လုပ်ဆောင်ချက်က ဘာလဲ။

A4- အခြေခံမဖြစ်မနေလိုအပ်သော A:ဆက်စပ်ပစ္စည်းများ + ရွေးချယ်နိုင်သောဆက်စပ်ပစ္စည်းများ၊ ပင်မအသုံးအဆောင်များနှင့် ၎င်းတို့၏လုပ်ဆောင်ချက်များမှာ- ① Pneumatic triple ယူနစ် (filter + ဖိအားလျှော့ချခြင်း valve + oil mist device): မဖြစ်မနေ၊ လေအရင်းအမြစ်အညစ်အကြေးများကို စစ်ထုတ်ခြင်း၊ လေထောက်ပံ့မှုဖိအားကို တည်ငြိမ်စေပြီး actuator ၏အတွင်းပိုင်းအစိတ်အပိုင်းများကို ချောဆီစေကာ actuator ၏ ဝန်ဆောင်မှုသက်တမ်းကို ရှည်စေသည်။ ② ဆိုလီနွိုက်အဆို့ရှင်- ရွေးချယ်နိုင်သော၊ လေအရင်းအမြစ်၏ အဖွင့်အပိတ်ကို အဝေးမှ ထိန်းချုပ်သည်၊ အဆို့ရှင်၏ အလိုအလျောက် ဗဟိုချုပ်ကိုင်ထားသော အဖွင့်နှင့် အပိတ်ကို သိရှိပြီး ဗဟိုထိန်းချုပ်မှုစနစ်၏ ချိတ်ဆက်မှုအတွက် သင့်လျော်သည်။ ③ အနေအထား တုံ့ပြန်ချက် ကိရိယာ- ပိုက်လိုင်းလည်ပတ်မှုကို အဝေးထိန်းစနစ်ဖြင့် စောင့်ကြည့်ခြင်း ပံ့ပိုးပေးသည့် အဆို့ရှင်၏ အဖွင့်နှင့် အပိတ် အခြေအနေ (အဖွင့်/အပိတ်/ကြားနေ)၊ အချိန်နှင့်တပြေးညီ တုံ့ပြန်ချက်၊ ④ Handwheel ယန္တရား- စိတ်ကြိုက်ရွေးချယ်နိုင်ပြီး၊ အရေးပေါ်အခြေအနေများအတွက် သင့်လျော်သော၊ လေအရင်းအမြစ် ပျက်ကွက်သောအခါတွင် အဆို့ရှင်ကို ကိုယ်တိုင်လုပ်ဆောင်နိုင်သည်။ ⑤ ကန့်သတ်ခလုတ်- ရွေးချယ်နိုင်သည်၊ အဆို့ရှင်အချပ်ကို လေဖြတ်ခြင်းမှ လှည့်ပတ်ခြင်းမှ ကာကွယ်ပေးပြီး အဆို့ရှင်ကိုယ်ထည်နှင့် တံဆိပ်များကို ကာကွယ်ပေးသည်။

မေး- သန့်ရှင်းရေးသုံး အနုစက်လိပ်ပြာအဆို့ရှင်များအတွက် လေရင်းမြစ်ဖိအား လိုအပ်ချက်ကဘာလဲ။ ၎င်းသည် ဆိုက်ပေါ်ရှိ စံမဟုတ်သော လေအရင်းအမြစ်နှင့် လိုက်လျောညီထွေဖြစ်နိုင်ပါသလား။

A- သမားရိုးကျ လိုက်လျောညီထွေရှိသော လေအရင်းအမြစ်ဖိအားသည် 0.4 ~ 0.8MPa ဖြစ်ပြီး၊ ၎င်းသည် စက်မှုလုပ်ငန်းဆိုင်ရာ ယေဘူယျစံလေဖိအားဖြစ်ပြီး နေရာအများစုတွင် လေပေးဝေမှုအခြေအနေများအတွက် သင့်လျော်ပါသည်။ ဆိုက်ရှိလေအရင်းအမြစ်သည် စံမဟုတ်သောဖိအား (0.4MPa ထက်နိမ့်ပါက သို့မဟုတ် 0.8MPa ထက်) ပိုနေပါက၊ စိတ်ကြိုက် adaptive pneumatic actuator ကို ပေးဆောင်နိုင်ပြီး၊ on-site air supply system ၏ ပုံမှန်အဖွင့်နှင့်အပိတ်ကို ထပ်မံမပြောင်းလဲဘဲ valve ၏ ပုံမှန်အဖွင့်နှင့်အပိတ်ကို သေချာစေရန် ဖိအားလျှော့ချသည့် valve/booster valve တပ်ဆင်နိုင်ပါသည်။
